A.Signifikansvurdering

Alle virksomheder, som påtænker ændringer i jernbanesystemet, som kan påvirke jernbanesikkerheden, skal foretage en signifikansvurdering af ændringen jf. CSM-RA1.

Systemdefinitionens indhold

Da den foreløbige systemdefinition ligger til grund for signifikansvurderingen, er der en række forhold, som man bør være særligt opmærksom på, når den foreløbige systemdefinition laves:

• Det er vigtigt, at den har et omfang og en detaljeringsgrad, der er med til at give de nødvendige informationer for at kunne vurdere en ændrings signifikans
• Det er centralt, at systemdefinitionen og signifikansvurderingen laves, før forslagsstilleren er kommet for langt med ændringen, da signifikansen af en ændring er afgørende for, om der skal anvendes en assessor.
• Forslagsstiller bør være præcis i sin formulering af, hvilke barrierer2 der ligger udenfor systemet, og som derfor må medtages ifm. vurderingen af konsekvenskriteriet i signifikansvurderingen.
• De normer og standarder, som tænkes anvendt i forbindelse med ændringen, bør ikke bare oplistes, men også kort beskrives. Dette gøres, så forslagsstiller kan vurdere, om normen eller standarden medvirker til, at ændringen er kompleks eller nyskabende.
• Systemdefinitionen er grundlaget for signifikansvurderingen. Derfor bør der i signifikansvurderingen ikke præsenteres afgørende nye forhold, som ikke er beskrevet i systemdefinitionen.

Eksempel

Eksempel på en indholdsfortegnelse for en systemdefinition som ligger til grund for en signifikansvurdering af montage af en personlift på et arbejdskøretøj i stedet for en kran:

Indhold 1. Systemmålsætning 2. Systemfunktioner og - elementer 2.1. Funktion (drift) 2.2 .Fysisk(e) beskrivelse(r) 3. Systemafgrænsing 3.1. Anvendelsesbetingelser 4. Fysiske og funktionelle grænseflader 4.1. Andre projekter 4.2. Funktionelle grænseflader 4.3. Vedligeholdsesaktiviter 5. Systemmiljøet 5.1. Omgivelser 5.2. Vedligeholdelsesbetingelser 6. Eksisterende og nye sikkerhedsforanstaltninger 7. Antagelser med henblik på at afgrænse risikovurderingen

B. Forelæggelse af ændringen for Trafikstyrelsen

Såfremt der foretages signifikante ændringer i jernbanesystemet, skal der indsendes en projektbeskrivelse til Trafikstyrelsen, bl.a. indeholdende en foreløbig systemdefinition3.

I forbindelse med ændring af et køretøj skal der desuden indsendes en foreløbig risikoanalyse.

Som udgangspunkt skal der altid udstedes en ny ibrugtagningstilladelse, hvis der foretages signifikante ændringer i et delsystem eller fornyelse eller opgradering som defineret i direktiv 20 6/7 7/E.

Hvis der kræves en ny ibrugtagningstilladelse, afgør Trafikstyrelsen i hvilket omfang TSI'er og/eller notificerede nationale tekniske regler (NNTR) skal anvendes på projektet, efter forlæg fra virksomhederne.

Derfor bør den systemdefinition, der indsendes til vurdering af behovet for ibrugtagningstilladelse, opliste, hvilke TSI'er og/eller NNTR'er der finder anvendelse. I systemdefinitionen bør desuden oplistes, hvilke afsnit i  TSI'erne, der forventes anvendt.

Eksempel

Eksempel på indholdsfortegnelse for en projektbeskrivelse med både systemdefinition og risikoanalyse. I forbindelse med indbygning af ETCS/STM i et eksisterende togsæt udarbejdede ansøger en projektbeskrivelse med følgende indhold:

1- Project description 1.1 Introduction 1.2 Program and project organization 1.3 The STM Project 1.4 Time schedule 2. Significant change assessment 2.1 Failure consequence 2.2 Novelty 2.3 Complexity of the change 2.4 Monitoring 2.5 Reversibility 2.6 Additionality 2.7 Conclusion 3. Preliminary system definition 3.1 Introduction 3.2 Description of litra MR 3.3 The old onboard Danish ATC system 3.4 The installation in the test train 3.5 The installation in series trains (incl. system drawing of elements) 3.6 The test track 3.7 The operation of the series trains 3.8 Interfaces to other systems and the environment 3.9 Use of reference cases 3.10 Requirements derived from applicable TSIs 3.11 Additional requirements not covered by the TSIs 3.12 Technical specifications and verification procedures to be used 3.13 National technical rules 4. Preliminary risk assessment and evaluation of the change 4.1 The change 4.2 Conditions for the assessment 4.3 Estimation of risk caused by failures in the CCS Onboard subsystem 4.4 Mitigation measures and safety requirements 4.5 Conclusion 5. References

Det skal bemærkes, at rækkefølgen på kapitel 2 og 3 bør være omvendt, idet den foreløbige systemdefinition skal udarbejdes, før der kan laves en signifikansvurdering.

C.Sag til sag godkendelse af assessor

Alle virksomheder, der gennemfører signifikante ændringer i jernbanesystemet6, skal have ændringen assesseret af en akkrediteret assessor eller en af Trafikstyrelsen godkendt assessor7 (i praksis ofte et team af assessorer). For uddybning af godkendelse af assessorer henvises til Trafikstyrelsens vejledning om godkendelse af assessorer (Bekendtgørelse nr. af . maj 201), som kan tilgås via følgende link:

 Vejledning om godkendelse af assessorer



Systemdefinitionens indhold

Ved indsendelse af ansøgning om godkendelse af assessor til Trafikstyrelsen skal ansøgningen indeholde en foreløbig systemdefinition. Den foreløbige systemdefinition skal, sammen med en oplistning af hver enkelt assessors kompetencer, og hvilke områder af projektet og dets grænseflader vedkommende skal assessere, kunne indgå i grundlaget for Trafikstyrelsens afgørelse.

Det er derfor vigtigt, at systemdefinitionen har en detaljeringsgrad, der er tilstrækkelig til at kunne afgøre, om hver enkelt assessor har tilstrækkelig viden og erfaring til at kunne gennemføre assessering af det enkelte fagområde og dets grænseflader. I den forbindelse bør det bl.a. fremgå, hvilket risikoacceptprincip der tænkes anvendt.

Leadassessor og forslagsstiller sætter i samarbejde et hold til opgaven. Leadassessor bør forholde sig til, om systemdefinitionen er tilstrækkelig til at beskrive opgaven, så assesseringen kan påbegyndes med det rigtige assessorteam.

Det er desuden vigtigt, at systemdefinitionen til enhver tid afspejler projektet, af hensyn til assessors involvering. Hvis projektet ændrer karakter undervejs, eksempelvis ved inddragelse af et nyt fagområde (som assessorteamet ikke er godkendt til at vurdere), er det vigtigt, at systemdefinitionen afspejler dette tidligt, så der kan foretages en ny vurdering af assessorgodkendelsen. Oplever forslagsstiller eller assessor derfor, at projektet ændrer karakter, og at assessorteamets godkendte kompetencer ikke længere er tilstrækkelige, skal forslagsstiller søge om at få godkendt teamet på ny med supplerende assessorer8.

Eksempel

Eksemplet er taget fra en systemdefinition, som Trafikstyrelsen modtog i forbindelse med en ændring i et køretøj. I forbindelse med udskiftning af hjul og aksler på et passagertog har ansøger udarbejdet en risikovurdering af ændringen og har valgt at dokumentere risikovurdering, fareregister og systemdefinition i samme dokument med følgende indhold:

Indhold 1. Indledning 1.1 Baggrund 1.2 Formål 2. Systemdefinition 2.1 Systemmålsætning 2.2 Systemfunktioner og -elementer 2.3 Systemafgrænsning 2.4 Fysiske og funktionelle grænseflader 2.5 Systemmiljøet 2.6 Eksisterende sikkerhedsforanstaltninger 2.7 Antagelser 3 Sikkerhedsplan og acceptkriterier 3.1 Arbejdsplan 3.2 Acceptkriterier 4. Fareidentifikation 5. Fareklassifikation 6. Fareregister 7. Risikovurdering efter CSM 7.1 Anerkendt praksis 7.2 Fare nr. 1: Akselbrud 7.3 Fare nr. 2: Hjulbrud 7.4 Fare nr. 3: Forskydning af komponenter på aksel 7.5 Fare nr. 4: For høj sporkræfter som følge af forøget uaffjedret masse. 8. Konklusion 9. Referencer

Trafikstyrelsen anbefaler, at ansøgninger om assessorgodkendelse fremsendes så tidligt som muligt i projektforløbet for at imødegå, at et eventuelt afslag giver projektforsinkelser. Risikovurderingen, jf. eksemplets kapitel 7, kan derfor godt være en foreløbig vurdering.

Bemærk også at det anvendte risikoacceptprincip er anført i eksemplets kapitel 7.1.

D.Test (og transport af køretøjer)

Indledning

Når infrastruktur og/eller køretøjer skal testes, skal det indledningsvis undersøges, om udførslen af testen skal betragtes som en signifikant ændring af jernbanesystemet, og hvis dette er tilfældet, finder risikostyringsprocessen i CSM-RA9 anvendelse.

Der skal derfor udarbejdes en foreløbig systemdefinition, som kan lægges til grund for vurderingen af, om testen er en signifikant ændring af jernbanesystemet. Såfremt testen er en signifikant ændring af jernbanesystemet, færdiggøres systemdefinitionen i overensstemmelse med CSM-RA10.

Når der i nedenstående tekst refereres til test, gælder dette også for transport af køretøjer til og fra teststrækning mm, med mindre andet fremgår af teksten.

Systemdefinitionens omfang (scope)

Systemdefinitionen bør omfatte alle forhold, som har relevans for testen, herunder:

• Formål og testprogram
• Testprocedurer-Køretøjets tekniske konfiguration11
• Infrastrukturens tekniske konfiguration12
• Ansvarsfordeling mellem parter, som deltager bl.a. ift. eksporterede farer
• Teknisk kompatibilitet
• Driftstekniske regler som ønskes anvendt (se mere herom senere)
• Liste over identificerede sikkerhedskrav
• Væsentlige forudsætninger, som er relevante for, at testen kan afvikles på en sikker måde.

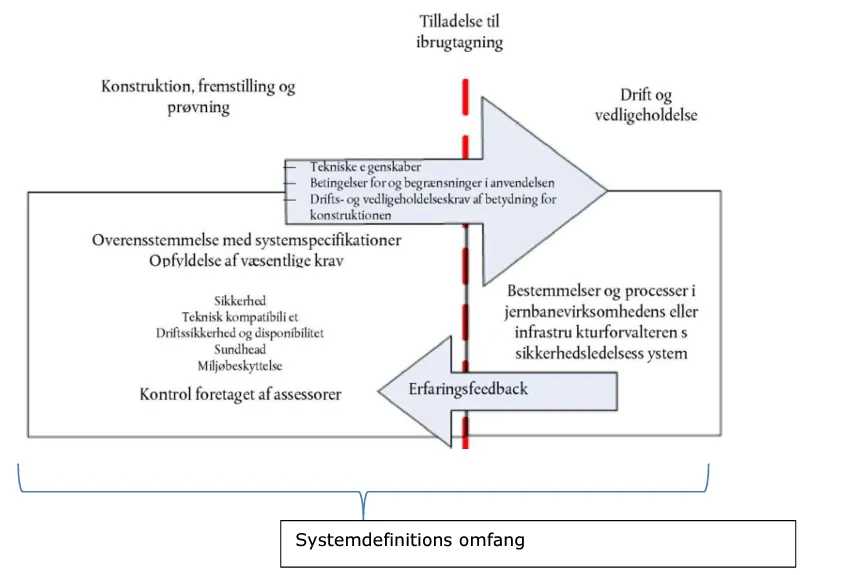

Bemærk at systemdefinitionen for test indeholder alle ændringer i jernbanesystemet på både højre og venstre side, jf. figuren nedenfor.

Figur 113: Systemdefinitionens omfang

I det følgende gives supplerende vejledning til indholdet i systemdefinitionen, når det drejer sig om test.

a)En systemmålsætning, f.eks. det tilsigtede formål

Her beskrives den sammenhæng, testen skal ses i, f.eks. som led i en godkendelsesproces eller afprøvning af et nyt delsystem i infrastrukturen. Der gøres kort rede for, om der er tale om:

• A)test af nyt eller ændret køretøj,
• B)test af nyt eller ændret delsystem i infrastruktur, eller
• C)test af både A) og B).

Testprogrammet beskrives overordnet: hvem, hvad, hvor og hvordan.

Såfremt systemdefinitionen også omfatter transporten til teststrækningen, bør det anføres.

b)Systemfunktioner og -elementer, når dette er relevant (herunder eksempelvis menneskelige, tekniske og operationelle elementer)

Testprocedurer14

Alle testprocedurer, som skal eksekveres under testen, skal identificeres i systemdefinitionen. For hver procedure resumeres formålet med testen og indholdet. Hvis det er relevant, vedlægges testprocedurerne.

Desuden oplistes de sikkerhedsfunktioner, som ønskes afprøvet ved testen.

Køretøjets tekniske konfiguration

Indsæt/vedlæg gerne en tegning, som viser køretøjet og relevante komponenter. Såfremt køretøjet har en ibrugtagningstilladelse, kan der også refereres til denne.

Beskriv de køretøjsfunktioner som er relevante for testens sikre gennemførsel

Infrastrukturens tekniske konfiguration15

Indsæt/vedlæg gerne en tegning, som viser de strækninger/delsystemer og elementer, der skal køres på/afprøves. Henvis gerne til relevante ibrugtagningstilladelser.

Beskriv de infrastrukturfunktioner, som er relevante for testens sikre gennemførsel.

Ansvarsfordeling mellem parter som deltager

Indsæt/vedlæg gerne et diagram, som viser testorganisationen og ansvarsfordelingen mellem de involverede parter.

Det bør fremgå entydigt af systemdefinitionen, hvilken virksomhed der har objektivt ansvar for testkørslen.

Følgende parter kan typisk være involveret i en testkørsel:

• -En jernbanevirksomhed
• En lokomotivfører
• En infrastrukturforvalter
• En testleder16
• En prøvetogsleder17
• En fabrikant af det rullende materiel / infrastruktur
• NoBo/DeBo/Sagkyndig/Assessor
• Ordregiver

De enkelte parters roller bør beskrives i systemdefinitionen.

Såfremt testen udgør en signifikant ændring af jernbanesystemet, hvor der i overensstemmelse med CSM-RA er lavet en fareidentifikation og et fareregister, skal det beskrives, hvem der har ansvar for hvilke farer.

c)Systemafgrænsning, herunder vekselvirkninger med andre systemer

Teknisk kompatibilitet, når testen inkluderer test af køretøjer

Køretøjets tekniske kompatibilitet med infrastrukturen skal beskrives. Systemdefinitionen vedlægges en kompatibilitetsattest (eller en overensstemmelseserklæring udstedt af Banedanmark inden den 1/7 2013) som dokumentation for køretøjets tekniske kompatibilitet. Såfremt testen indgår som et trin i verifikation af den tekniske kompatibilitet, vedlægges en foreløbig kompatibilitetsattest18.

Ved transport vedlægges desuden dokumentation for rutekompatibilitet. Såfremt transporten skal foregå som en usædvanlig transport, vedlægges tilladelse fra infrastrukturforvalteren.

Afspærret spor19

Såfremt testen skal gennemføres i et afspærret spor, beskrives det hvorledes dette afspærres, fx med henvisning til SR. Såfremt der etableres fysiske barrierer, så der hverken kan køres ind eller ud af afspærringen, beskrives dette.

Det bør endvidere beskrives, hvorledes afspærringen hæves.

d)Fysiske (dvs. vekselvirkende systemer) og funktionelle (dvs. funktionelt input og output) grænseflader

Grænsefladen mellem det/de nye eller ændrede delsystem og de andre delsystemer bør være veldefinerede, da det særligt er i grænsefladerne, at der kan opstå farer, som forslagsstiller skal håndtere.

e)Systemmiljøet (f.eks. energi- og varmestrømme, stød, vibrationer, elektromagnetisk interferens, operationel anvendelse)

Systemmiljøet bør beskrives for hvert delsystem, som berøres af testen.

Eksempel: I forbindelse med test af mobilt ETCS påføres skinneoverfladen et lag af sæbe for at gøre dem glatte, så odometrisystemet kan testes. Selv om der er tale om en køretøjstest, ændres delssystemet "infrastruktur". Efter testens udførelse er det nødvendigt at rengøre skinnerne, så de ikke er glatte mere.

f)Eksisterende sikkerhedsforanstaltninger og, efter en iterativ proces, definition af de sikkerhedskrav, der er identificeret i forbindelse med risikovurderingsprocessen

Driftstekniske regler, som ønskes anvendt

Alle operationelle regler med relevans for testkørslen skal identificeres, herunder:

• Relevante bestemmelser i infrastrukturforvalteres og den ansvarlige operatørs godkendte sikkerhedsregler, herunder angivelse af. om der afviges fra nogle regler.
• Regler for anvendelse, fx betjeningsvejledninger, eller udkast til betjeningsvejledninger til køretøjer.

Liste over de identificerede sikkerhedskrav

Såfremt testkørslen er en signifikant ændring, skal de eksisterende sikkerhedskrav (f.eks. Banedanmarks sikkerhedsreglement SR) suppleres med de sikkerhedskrav, som identificeres vha. CSM-RA. Alle sikkerhedskrav skal identificeres i systemdefinitionen. Såfremt kravene findes i en særskilt kravspecifikation, kan der refereres til denne.

Oplistning af krav i TSIer og notificerede nationale regler (NNTR)

De TSI- og NNTR krav, som er opfyldt, oplistes.

Eksempel: Fabrikanten af et nyt køretøj ønsker at teste dets bremseegenskaber i Danmark. Køretøjet, som skal testes, er inden testens udførsel blevet kontrolleret af NoBo og DeBo, som har udarbejdet foreløbige verifikationsattester, som dokumenterer, at kravene i relevante TSI og NNTR er overholdt i den udstrækning det er muligt, før bremsetesten udføres. Denne dokumentation afgrænser omfanget af CSM-RA risikovurderingen.

g)Antagelser med henblik på at afgrænse risikovurderingen

Forudsætninger

Jf. CSM-RA metoden skal fareloggen indeholde de forudsætninger, der gøres i forbindelse med risikovurderingen.

Væsentlige forudsætninger, som er relevante for at testen kan afvikles på en sikker måde, skal beskrives i systemdefinitionen og begrundes, uanset om testen er en signifikant ændring af jernbanesystemet eller ej.

Eksempel på en systemdefinition for test

Eksemplet er taget fra en systemdefinition, Trafikstyrelsen modtog i forbindelse med test af den første ETCS strækning i Danmark, mellem Roskilde og Gadstrup:

Table of contents 1. Introduction 1.1 Readers guide 1.2 Abbreviations 1.3 References 2. System objective 2.1 Context of system 2.1.1 Background 2.1.2 Test objective 2.2 Test programme 2.2.1 11 June 2.2.2 12 June 2.2.3 18 June 2.3 Safety Targets 3. System Function and Element 3.1 System 3.1.1 Test Train 3.1.2 Existing signalling 3.1.3 New trackside system and elements 3.2 Operational Rules 3.2.1 Train Running numbers 3.2.2 Signaller 3.2.3 Driver 3.3 Distribution of responsibility 3.3.1 Signaller - Banedanmark 3.3.2 Driver - DSB 3.3.3 Test Train Leader - DSB 3.3.4 Test Leader - Alstom 3.3.5 Test Engineer - Alstom 3.3.6 Test Supporter - SP 3.3.7 Language 3.4 Test Scenarios 3.4.1 Transition from level 0 to level 2 (Roskilde to Gadstrup 3.4.2 Transition from Level 2 to Level 0 (Gadstrup to Roskilde) 4.System Boundary 4.1 Technical/physical boundaries 4.2 Operational boundaries 4.3 Organisational boundaries 5.Physical and Functional Interfaces 5.1 Physical interfaces being tested 5.2 Functional interfaces being tested 6.System Environment 7.Exsisting Safety Measures and Definition of Safety Requirements 7.1 Exsisting Safety Measures 7.2 Safety Requirement 8.Assumptions for Limiting the Risk Assessment 8.1 Test Train 8.2 Infrastructure 8.3 Organisation

E. Ibrugtagningstilladelse

Ansøgninger om ibrugtagningstilladelse skal vedlægges en systemdefinition20.

I denne fase er der tale om en systemdefinition, som, jf. CSM-RA, udgives efter, at:

• fareidentifikation og klassifikation er afsluttet
• risikoacceptprincippet er fastlagt
• risikoacceptkriterierne er fastlagt
• risikoevalueringen er afsluttet
• alle sikkerhedskrav og sikkerhedsforanstaltninger er identificeret
• det er dokumenteret, at de identificerede sikkerhedskrav er opfyldt21
• forslagsstillers risikostyring er assesseret

Systemdefinitionen er med andre ord så tæt på at være endelig som mulig. I nogen tilfælde kan det dog være nødvendigt at opdatere systemdefinitionen efter ibrugtagning og for rullende materiel efter erfaringsdrift.

Ibrugtagningstilladelser til delsystemer i infrastrukturen med vilkår:

For ændringer i infrastruktur anvendes ibrugtagningstilladelser med vilkår i forbindelse med ibrugtagning af delsystemer, hvor udførslen af ændringen endnu ikke er påbegyndt, eller hvor der endnu ikke er udført de sidste test, før anlægget tages i brug. På dette tidspunkt kan forslagsstiller ikke redegøre for, at alle sikkerhedskrav er opfyldt, da nogle verifikationer af systemet først kan udføres, når systemet er udført og/eller i brug.

I en ibrugtagningstilladelse vil et vilkår ofte være, at ansøger senest 4 uger efter ibrugtagning til drift blandt andet skal fremsende et tillæg 1 til sikkerhedsvurderingsrapporten, og senest 6 måneder efter ibrugtagning til drift et tillæg 2 til sikkerhedsvurderingsrapporten.

Såfremt det er nødvendigt, skal den version af systemdefinitionen, som ligger til grund for ibrugtagningstilladelsen, opdateres forud for udarbejdelsen af tillæg 1 og 2 til sikkerhedsvurderingsrapporten, således at der foreligger en systemdefinition, der afspejler det endelige resultat af ændringen.

I disse tilfælde udsteder Trafikstyrelsen ikke en ny ibrugtagningstilladelse, men ibrugtagningstilladelsen kan tilbagekaldes, hvis vilkårene ikke efterleves.

Eksempel

Indholdsfortegnelse for systemdefinition til brug for ansøgning om ibrugtagningstilladelse til ændring af infrastruktur:

Indhold 1.Introduktion 1.1 Baggrund 1.2 Omfang og formål 1.3 Gyldighed 2.Beskrivelse af infrastrukturen 2.1 Generelt 2.2 Nordbanen 2.2.1 Anvendelse af Nordbanen 2.3 Kystbanen 2.3.1 Anvendelse af Kystbanen 3.Ændringer af infrastrukturen 3.1 Generel beskrivelse af løsning 3.2 Gennemførelse 4.Forberedende arbejder 4.1 Sikring og kabler 4.1.1 Nordbanen 4.1.2 Kystbanen 4.1.3 Trafikale konsekvenser 4.2 Afvanding 4.3 Kørestrøm 4.3.1 Nordbanen 4.3.2 Kystbanen 4.4 Spor 4.4.1 Overlevering til drift 4.5 Grundvandssænkning 4.6 Konstruktioner/geokonstruktioner 4.6.1 Nordbanen 4.6.2 Kystbanen 4.6.3 Farumbanen - opdriftssikring 5.Midlertidig situation 5.1 Sikring og kabler 5.1.1 Nordbanen 5.1.2 Kystbanen 5.2 Afvanding generelt for Nord- og Kystbanen 5.3 Kørestrøm 5.3.1 Nordbanen 5.3.2 Kystbanen 5.4 Potentialudligning og returstrøm 5.4.1 Nordbanen 5.4.2 Kystbanen 5.5 Spor 5.5.1 Generelt for Nord- og Kystbanen 5.5.2 Kystbanen 5.6 Grundvandssænkning 5.7 Konstruktioner/geokonstruktioner generelt for Nord- og Kystbanen 5.7.1 Farumbanen - opdriftssikring 5.7.2 Nordbanen 5.7.3 Kystbane 5.8 Trafik 5.8.1 Nordbanen (S-banen) 5.8.2 Kystbanen (fjernbanen) 6.Permanent situation 6.1 Sikring og kabler 6.1.1 Nordbanen 6.1.2 Kystbanen 6.2 Afvanding generelt for Nord- og Kystbanen 6.3 Kørestrøm 6.3.1 Nordbanen 6.3.2 Kystbanen 6.4 Spor 6.4.1 Generelt for Nord- og Kystbanen 6.4.2 Nordbanen 6.4.3 Kystbanen 6.5 Grundvandssænkning 6.6 Konstruktioner/geokonstruktioner 6.6.1 Nordbanen 6.6.2 Kystbanen 6.6.3 Helgolanddepotet (udtræksspor) 6.7 Trafik 6.7.1 Nordbanen 6.7.2 Kystbanen 7.Afsluttende arbejder 7.1 Sikring og kabler 7.1.1 Generelt for Nord- og Kystbanen 7.1.2 Nordbanen 7.1.3 Kystbanen 7.2 Kørestrøm generelt for Nord- og Kystbanen 7.3 Spor generelt for Nord- og Kystbanen 7.4 Grundvandssænkning generelt for Nord- og Kystbanen 8.Grænseflader og vekselvirkning med omgivelser 8.1 Grænseflader vedrørende anlægsprojekter 8.2 Grænseflader vedr. driftsforhold 9.Krav til infrastrukturen 10.Referencer

I denne systemdefinition var det klart afgrænset, hvilke etaper ændringen var opdelt i. Der var en detaljeret beskrivelse af aktiviteterne indenfor hver etape, og selvom systemdefinitionen omhandlede hele ændringen, var det overskueligt at se, hvilke aktiviteter der tilhørte de enkelte etaper (den midlertidige hhv. permanente driftssituation).
